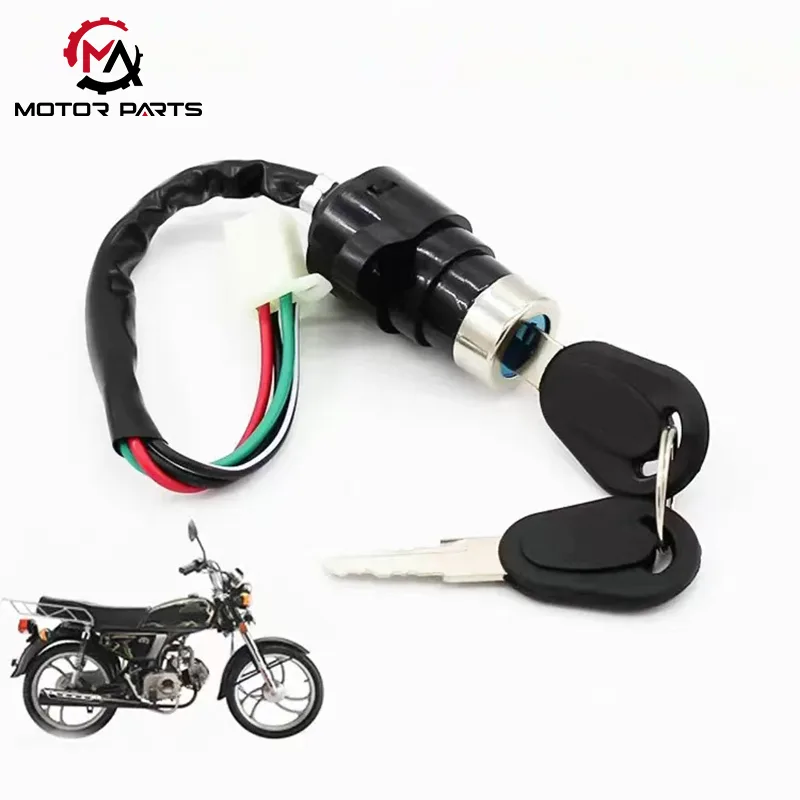

Interruptor de ignição da motocicleta JH70

Esta chave de ignição de motocicleta JH70 de alta qualidade da fábrica Max Trading é um componente central que controla todo o circuito elétrico do veículo e partida/parada do motor. O projeto estrutural e a lógica operacional do switch são baseados no princípio fundamental de "ligação mecânica + comutação de circuito".

Componentes da estrutura:

1. Conjunto do cilindro de trava mecânica

O corpo da fechadura do interruptor de ignição da motocicleta JH70 é feito de liga de zinco fundido ou liga de alumínio, combinado com um cilindro de fechadura de cobre de alta precisão e a chave exclusiva da fábrica original. Possui um mecanismo de giro de precisão, permitindo que apenas a chave original de fábrica gire com precisão, fornecendo simultaneamente controle de partida e proteção anti-roubo.

Alguns modelos também apresentam um design de articulação de trava de direção; quando colocado na posição travada, trava com segurança o guidão, aumentando ainda mais a segurança do veículo quando estacionado.

2. Módulo de contato elétrico

O cilindro da fechadura integra um grupo de contatos de cobre de alta pureza, com o número e a posição dos contatos correspondendo precisamente aos requisitos de ativação/desativação do circuito para cada posição. A superfície de contato passa por um tratamento antioxidante profissional para resistir eficazmente à oxidação e à corrosão, garantindo uma condutividade estável a longo prazo e fornecendo uma barreira protetora robusta para todo o sistema elétrico do veículo.

3. Conjunto do terminal de fiação

A parte traseira da chave de ignição da motocicleta JH70 está equipada com 3-6 blocos de terminais de fiação plug-in, conectando-se à fonte de alimentação, sistema de ignição, circuito de iluminação e outros circuitos principais. O design conveniente do plug-in melhora significativamente a eficiência da inspeção e manutenção do circuito.

Princípio de funcionamento

Quando a chave é inserida no cilindro da fechadura e girada, o cilindro da fechadura, através de um mecanismo preciso de engrenagem, aciona o conjunto de contato interno para se mover de forma síncrona, controlando assim o estado ligado/desligado de todo o circuito elétrico do veículo. O processo de trabalho específico é o seguinte:

Posição LIGADA (Posição ligada)

Quando a chave é girada para a posição LIGADA, o mecanismo de ligação do cilindro da fechadura conecta o grupo de contato à fonte de alimentação, sistema de ignição e circuito de iluminação. Neste momento, o painel de instrumentos eletrônicos da motocicleta acende, a vela recebe tensão de ignição e os faróis, lanternas traseiras e outros sistemas de iluminação entram no modo de espera, fornecendo o suporte de energia necessário para a operação segura do veículo.

Posição inicial (posição inicial)

Quando colocada na posição START (alguns modelos simplificados omitem esta posição física e utilizam um botão de partida elétrica separado), a Chave de Ignição da Motocicleta JH70 conecta o circuito do motor de partida além de manter a conexão com o sistema de ignição e circuito de iluminação. A corrente então faz com que a engrenagem de partida engate no volante do motor, girando o virabrequim e completando o processo de partida do motor.

Para evitar danos ao motor de partida devido a sobrecarga, esta posição geralmente possui um mecanismo de proteção contra sobrecorrente e a duração da partida única é limitada a 5 a 8 segundos.

Posição OFF/LOCK (posição do motor desligado/travado)

Quando a chave é colocada na posição OFF ou LOCK, o mecanismo de contato desconecta completamente todas as conexões do circuito e a alimentação do veículo é interrompida. Ao mesmo tempo, o parafuso de travamento do corpo da trava mecânica sai e engata na ranhura de fixação do guidão, travando o guidão em um ângulo específico, formando uma barreira física anti-roubo que evita efetivamente que o veículo seja movido ou girado arbitrariamente quando estacionado.

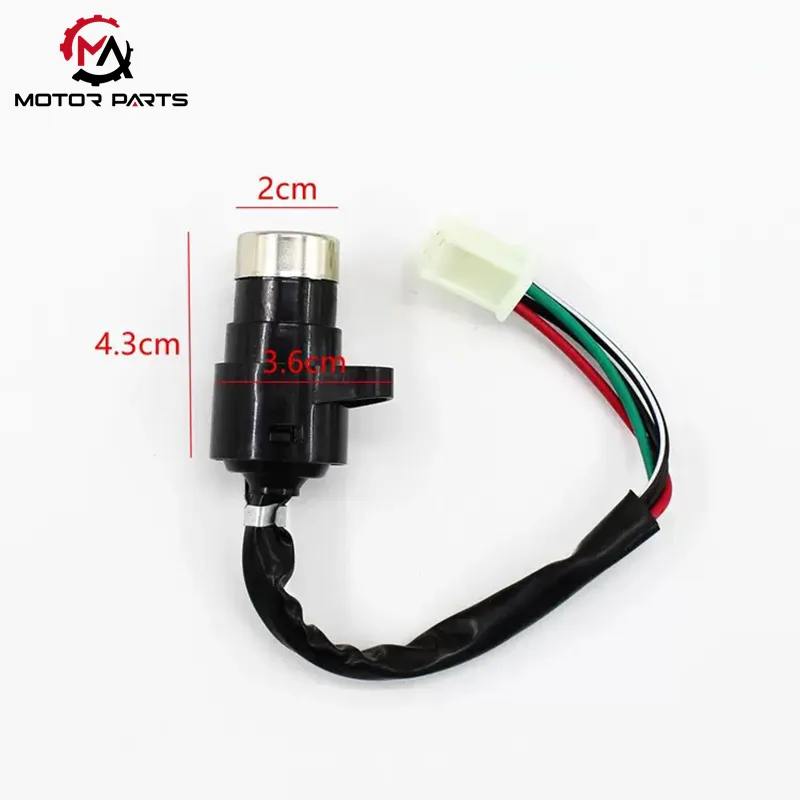

Parâmetro do produto:

Max Trading espera trabalhar com você

O atual mercado global de interruptores de ignição para motocicletas tem uma taxa composta de crescimento anual de 22%, e o tamanho do mercado deverá exceder 15 bilhões de yuans até 2025. Nossos produtos assumiram uma posição de liderança no mercado com suas quatro vantagens de total adaptabilidade, alta estabilidade, inteligência e conformidade. Quer você seja um vendedor de comércio eletrônico internacional, atacadista regional de peças ou fornecedor de fabricante de veículos, podemos fornecer logotipos personalizados, embalagens exclusivas, políticas de preços diferenciados e suporte de serviço de comércio exterior 7 x 24 horas por dia.

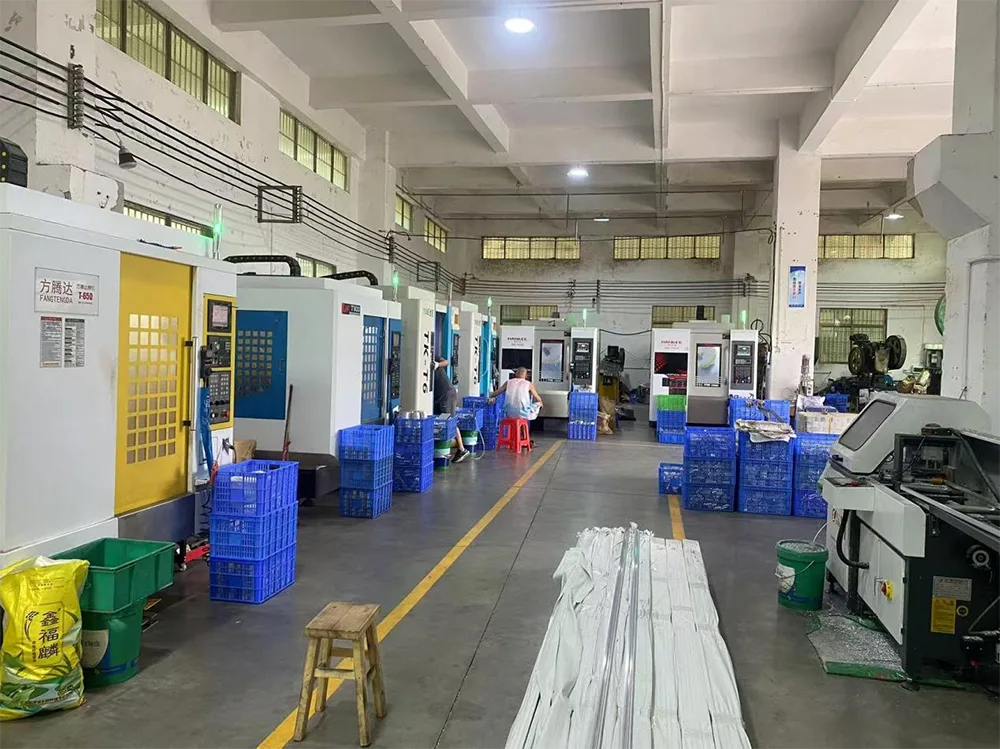

Oficina de produção
